Hvordan velge riktig ekkoloddgiver fra Garmin – komplett guide til CHIRP, ClearVü og SideVü
- Atle Høidalen
- for 7 timer siden
- 12 min lesing
Det er lett å bli blendet av store skjermer, høy oppløsning og avanserte menyer når man skal oppgradere elektronikken i båten. Men sannheten er enkel, det er ikke skjermen som finner fisken. Det er giveren. Det er giveren som sender signalene, mottar ekkoet og avgjør hvor mye informasjon skjermen kan jobbe med. Uansett hvor avansert skjermen din er, vil du aldri få bedre data enn det giveren klarer å levere.
Innledning
Gjennom mange år som sportsfisker, i innsjøer, langs kysten og ute på havet, har jeg sett hvor stor forskjell riktig valg av giver gjør. Forskjellen mellom en ekkoloddgiver som passer bruken din og en som “bare fulgte med i pakken” kan være enorm.
Jeg får jeg ofte spørsmålet:
Hvilken ekkoloddgiver bør jeg velge?
Svaret er alltid det samme; det kommer an på hva slags behov du har.
I denne guiden skal vi gå grundig gjennom:
Hvordan en ekkoloddgiver fungerer
Hva effekt, frekvens og strålebredde betyr i praksis
Hva er egentlig CHIRP
Forskjellen på 2D, ClearVü og SideVü
Hvordan du tolker spesifikasjoner riktig
Vi skal også ta en gjennomgang av Garmin sitt utvalg av givere. Målet er at du skal forstå hva du faktisk trenger, ikke bare hva som ser imponerende ut på papiret.
Hvordan fungerer en ekkoloddgiver?
En ekkoloddgiver inneholder et eller flere elementer som omdanner elektrisk energi til høyfrekvente lydpulser. Disse pulsene sendes ned i vannet. Når signalet treffer bunnen, fisk eller struktur, reflekteres deler av energien tilbake til giveren.
Giveren fungerer også som mottaker og omdanner retursignalet til elektriske impulser. Plotteren måler tiden signalet bruker på å komme tilbake og beregner dybde og struktur basert på dette.
Selve prinsippet er enkelt. Det som avgjør hvor godt det fungerer i praksis, er:
Effekt (watt)
Frekvens (kHz)
Strålebredde (grader)
Hva er CHIRP – og hvorfor er det bedre enn tradisjonell frekvens?
CHIRP står for Compressed High-Intensity Radar Pulse, men i praksis handler det om hvordan giveren sender signalet sitt.
Tradisjonelle ekkolodd sender én fast frekvens om gangen – for eksempel 200 kHz.
En CHIRP-giver sender derimot et helt frekvensområde i hver puls, for eksempel:
85–165 kHz (Mid CHIRP)
145–230 kHz (High Wide CHIRP)
I stedet for ett enkelt tonesignal, sender CHIRP en kontinuerlig frekvenssveip gjennom dette området.
Fordelene er:
Bedre målseparasjon (skille fisk fra fisk og fisk fra bunn)
Renere ekko
Mindre støy
Mer presis dybdevisning
Forskjellen merkes spesielt når:
Du fisker pelagisk
Fisken står tett på bunn
Du fisker på større dyp (skjønt dette kan diskuteres)
Du vil se agn og fisk samtidig
Kort sagt: CHIRP gir mer informasjon i hver eneste puls. Og mer informasjon gir bedre tolkning.
Effekt – hvor mye kraft trenger du?
Effekt oppgis i watt (RMS) og beskriver hvor sterkt signal giveren sender ut.
Mer effekt gir:
Bedre penetrasjon i dypt vann
Mer stabil bunnkontakt
Bedre ytelse i saltvann
Mindre signaltap ved større dybde
Men mer effekt er ikke alltid bedre. I 30–50 meter ferskvann vil du sjelden merke forskjell mellom 250 W og 600 W. På 300–500 meter i saltvann derimot, kan forskjellen være betydelig.
Når du vurderer effekt, må du alltid spørre deg selv; hvor dypt fisker jeg egentlig, mesteparten av tiden?
Frekvens og strålebredde
Frekvens måles i kilohertz (kHz) og påvirker både detaljnivå og rekkevidde.
Generelt gjelder:
Lavere frekvens gir bedre dybdepenetrasjon
Høyere frekvens gir mer detalj

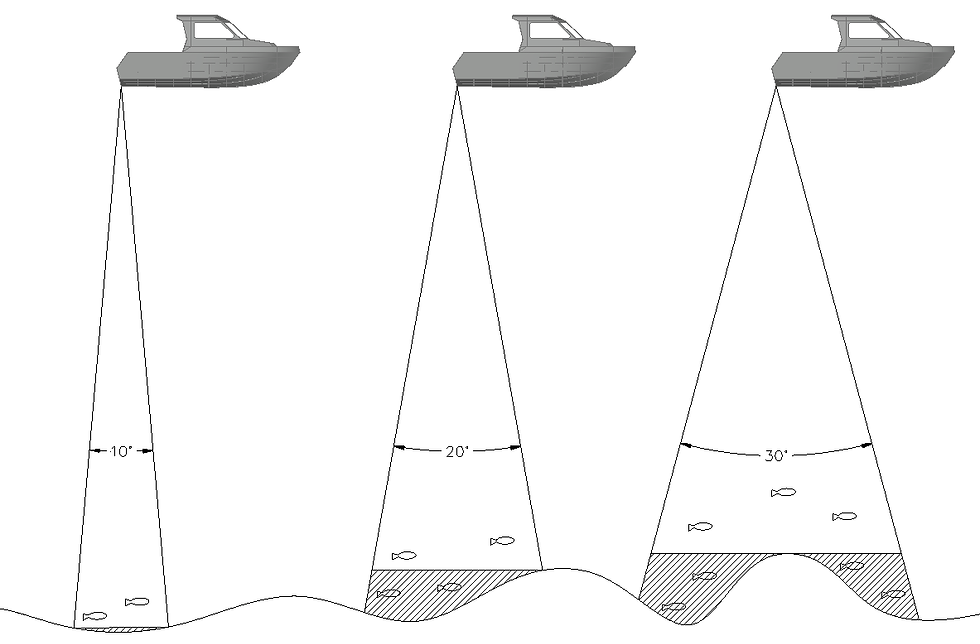

Men her kommer en viktig presisering; frekvens bestemmer ikke alene strålebredde.
En high CHIRP-giver har som regel smal stråle, en high wide CHIRP-giver har bred stråle.
Strålebredde avgjøres av både frekvensområdet og hvordan giveren er konstruert.
Når Garmin oppgir strålebredde som for eksempel 24–13°, betyr det at strålen er bredere ved laveste frekvens i CHIRP-spekteret og smalere ved høyeste.
Bred stråle gir større dekning under båten. Smal stråle gir mer detaljer. Se for deg at du sitter med et ark og skal tegne bunnlinjen med en bred fettstift (lav frekvens/bred stråle) eller en tynn tusj (høy frekvens/smal stråle). Det er lettere å tegne detaljer med tusjen.
2D, ClearVü og SideVü – hva er forskjellen?
Når du velger ekkoloddgiver, må du forstå forskjellen på tradisjonell 2D og de "scannende" teknologiene ClearVü og SideVü.

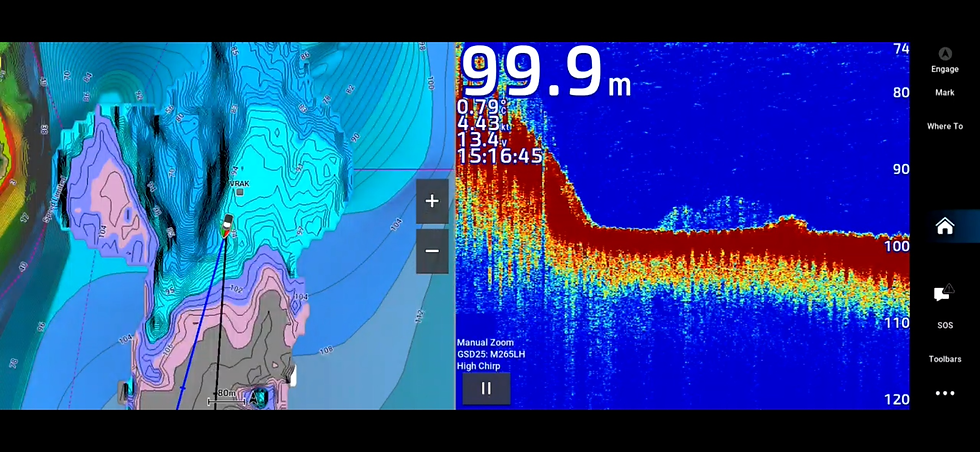

Tradisjonell 2D
2D er er basisteknologien som folk flest er vant med. Her sendes signalet i en konisk stråle rett ned under båten.
Du får:
Fiskebuer
Dybde
Struktur
Pelagisk aktivitet
2D er alltid hovedverktøyet når du fisker vertikalt eller dypt.
ClearVü
ClearVü skanner rett ned med en svært smal, vifteformet stråle og gir et mer “fotolignende” bilde av struktur. Jeg brukte tidligere en metafor med fettstift og tusj for lav og høy frekvens med 2D-giver. Med ClearVü og SideWü kan du se for deg at du tegner med en penn. Små detaljer som steiner, trestokker, ålegress m.m. blir nå synlige i bildet på skjermen.
Vanlige frekvenser:
1000+ kHz: gir ekstrem detalj, liten rekkevidde
800 kHz: gir høy detalj, moderat rekkevidde
455 kHz: gir bedre rekkevidde, mindre detalj
260 kHz: gir betydelig bedre dybdepenetrasjon i saltvann
Høy frekvens gir skarpest bilde, men kortest rekkevidde. Lav frekvens gir fortsatt skarpt bilde men også bedre ytelse på dypt vann.
SideVü
SideVü sender signaler til sidene av båten og dekker store områder. Prinsippet ellers er likt som for ClearWü.
Perfekt til:
Søke etter fiskestimer (til og med enkeltfisk i grunnere vann)
Forstå bunnen rundt båten, se bunnforhold (om det er mudder, grus, fjell etc.)
Lokalisere struktur før du fisker over den
Frekvensvalget avgjør hvor langt du faktisk ser. 455 kHz gir vesentlig bedre rekkevidde enn 800–1000 kHz i saltvann.

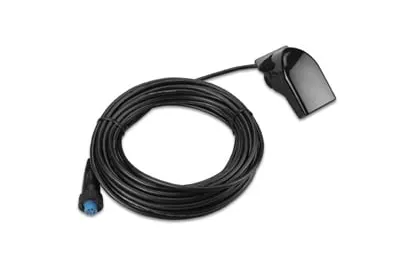

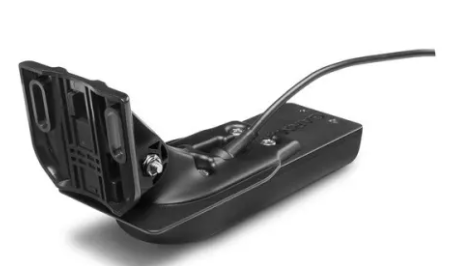

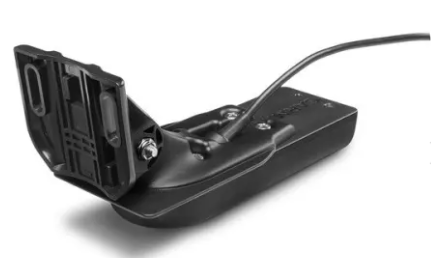

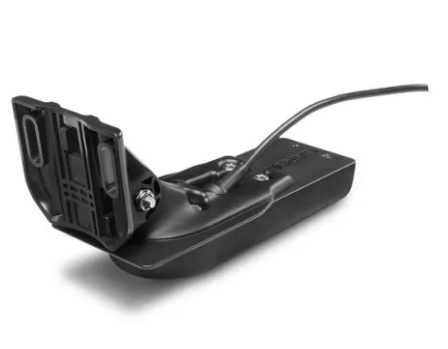

Garmin – hekkmonterte givere
Hekkmonterte givere er enkle å montere og dekker behovene til de fleste sportsfiskere. Utvalget spenner fra rene 2D-givere til avanserte UHD-modeller.
Under går jeg gjennom Garmin sitt utvalg, og fremhever jeg de modellene jeg selv anbefaler basert på praktisk erfaring.
Merk! Flere av disse er også tilgjengelige som skrogmonterte gjennomgående givere.
Rene 2D-givere
Dette er givere som har kun 2D-element. De egner seg for både grunnleggende bruk og fiske for de som ikke ønsker, eller har behov for scannende frekvenser.
GT8HW-TM
High Wide CHIRP-giver (145–230 kHz)
24–16° strålebredde
250 W effekt.
Oppgitt maks dybde er 243 meter.
En god løsning for grunt ferskvann.
Garmin 50/200 kHz (anbefalt)
Fin innstegsgiver for de som fisker i sjøen og ser etter et rimelig alternativ. 10 grader strålebredde på 200kHz er smal nok til at du klarer å finne fisk som står nær bunnlinjen.
40° strålebredde på 50 kHz og 10° på 200 kHz
500 W effekt og
Oppgitt maks dybde 457 meter.
Garmin 77/200 kHz
Som 55/200kHz varienten, men mer egnet til ferskvann. Passer til pelagisk fiske og trolling på grunn av strålebredden som er bredere og dermed egner seg til å finne fisk som står høyere i vannlaget.
45° strålebredde på 77 kHz og 15° på 200 kHz
500 W effekt og
Oppgitt maks dybde 579 meter.
GT15M-TM (anbefalt)
Her har vi en meget god allroundgiver som vil fungere til de fleste formål unntatt havfiske på dypt vann. Den gir solid penetrasjon i både fersk- og saltvann.
Mid CHIRP 85–165 kHz
24–13° strålebredde
600 W effekt.
Oppgitt maks dybde 579 meter.
2D + ClearVü
Dette er 2D-givere som i tillegg har ClearVü, men ikke SideWü. Dette er relevant om du fisker mest på litt dypere vann, og ikke har behov for informasjonen SideWü gir deg. Du har likevel behov for å se mer detaljer, f.eks. om du er teinefisker og trenger å se kanter og steinblokker.
GT20-TM
Dette er samme 2D-giver som "Garmin 77/200", men med ClearWü i tillegg.
77/200 kHz 2D med 455/800 kHz ClearVü.
45 grader (77 kHz), 15 grader (200 kHz), 2.5x53 grader (455 khz) og 1.6x29 grader (800 kHz)
500 W
Oppgitt maks dybde er 579 meter på 2D og 228 meter på ClearVü.
GT21-TM (anbefalt for bruk i sjøen)
Dette er samme 2D-giver som "Garmin 50/200" men med ClearWü i tillegg. 260 kHz gir betydelig bedre penetrasjon enn 800–1000 kHz.
Et svært fornuftig valg for saltvann og dypere strukturjakt.
50/200 kHz 2D kombinert med 260 og 455 kHz ClearVü.
40 grader (50 kHz), 10 grader (200 Khz), 2.0x51 (260 kHz) og 1.4x29 (455 kHz)
600 W
Oppgitt maks dybde er 457 meter på 2D og hele 304 meter ved ClearWü.
GT22HW-TM
Denne giveren passer for bruk i grunt ferskvann. 2D giver med high wide CHIRP kombinert med ClearWü.
150-240khz 2D (high wide chirp) og 455/800 kHz ClearWü
24-16 grader 2D, 2.0x50 (455 kHz) og 1.0x30 grader (800 kHz)
250 W ved 2D, 350 W ved ClearWü
Oppgitt maks dybde er 243 meter ved 2D og 152 meter ved ClearWü
GT23M-TM (anbefalt for bruk i sjøen)
Denne giveren er skreddersydd for bruk på sjøen. Samme som GT21M men istedet for 50/200 kHz kommer denne med medium CHIRP frekvens 2D visning.
80-160 kHz 2D (mid CHIRP) og 260/455 kHz ClearWü
24-13 grader 2D, 2.0x51 grader (260 kHz) og 1.4x29 (455 kHz)
600 W ved 2D, 50 W ved ClearWü
Oppgitt maks dybde er 548 meter ved 2D og 304 meter ved ClearWü
GT24UHD-TM (anbefalt for grunt vann)
Denne giveren passer for bruk i grunt ferskvann. Veldig smal stråle ved ClearWü gir meget detaljerte bilder på grunt vann.
150-240khz 2D (high wide chirp) og 800 kHz ClearWü
24-16 grader 2D, 0.94x60 grader (ClearWü 800 kHz)
350 W
Oppgitt maks dybde er 243 meter ved 2D og 60 meter ved ClearWü
ClearWû + SideWü
Dette er giverne som er dedikert de scannende frekvensene. Disse passer for deg som allerede har en dedikert 2D-giver i båten og kun ønsker å supplere med scannende ekkolodd.
GT30-TM
Dette er "allround" alternativet i denne klassen. 455 kHz gir god ytelse i på litt dypere vann, mens 800 kHz frekvens dekker grunnere vann.
455/800kHz
1.4x53 grader (455kHz) og 0.8x30 grader (800kHz) for ClearWü
1.1x53 grader (455kHz) og 0.7x30 grader (800kHz) for SideWü
500 W
Oppgitt maks rekkevidde er 228 meter for ClearWü og 152 meter rekkevidde for SideWü
GT34UHD-TM
Dette er et veldig smalt alternativ som kun gir 800 kHz, men med ekstrem smal strålebredde gir den enda bedre og skarpere bilde enn GT30-TM ved denne frekvensen. Denne har svært liten rekkevidde og egner seg bare til bruk i grunt vann.
800 kHz
0.74x46 grader ved ClearWü og 0.44x55 grader ved SideWü
500 W
Oppgitt maks dybde er 61 meter ved ClearWü og 38 meter rekkevidde ved SideWü
GT36UHD-TM
Hvis du synes det er vanskelig å velge hvilke frekvenser du trenger, eller ønsker å dekke alle behov, så velger du GT36UHD-TM. Denne dekker tre frekvenser, 455 kHz, 800 kHz og 1000 kHz, alle med svært smal strålebredde som gir meget gode og skarpe detaljer.
455/800/1000 kHz
1.1x52 (455khz), 0.64x35 (800khz) og 0.52x52 (1000khz) ved ClearWü
0.52x52 (1000khz) ved SideWü
500 W
Oppgitt maks dybde er 122 meter ved ClearWü og 155m rekkevidde ved SideWü
2D + ClearWû + SideWü
Dette er givere som tilbyr "alt i ett", 2D, ClearWü og SideWü. Det finnes flere alternativer av disse, men det er primært to som jeg vil velge å anbefale her.
GT51M-TM (anbefalt for saltvann)
Dette er en kraftpakke av en giver som er laget for høy ytelse på litt dypere vann i sjøen. Skal du ha ClearWü og SideWü og fisker på dybder ned forbi 50-100 meter så er det denne giveren du skal ha.
Mid CHIRP 80–160 kHz ved 2D og 260/455 kHz ved ClearVü og SideVü
24-13 grader ved 2D, 2.0x51 grader (260khz) og 1.4x29 grader (455khz) ved ClearWü og SideWü
600 W ved 2D, 500 W ved ClearWü og SideWü
Oppgitt maks dybde er 548 meter ved 2D, 304 meter ved ClearWü og 228 meter rekkevidde ved SideWü
Dette er markedets råeste alternativ om målet er høy ytelse i dypt vann på sjøen.
GT52HW-TM
Denne giverer vurderer jeg til å passe best til bruk i ferskvann.
150-240khz (high wide chirp) ved 2D og 455/800khz ved ClearWü og SideWü
24-16 grader ved 2D, 2.0x50 grader (455khz) og 1.0x30 grader (800khz) ved ClearWü og SideWü
250W ved 2D, 350 W ved ClearWü og SideWü
Oppgitt maks dybde er 243 meter ved 2D, 60 meter ved ClearWü og rekkevidde er 152 meter ved SideWü (455 kHz)
GT54UHD-TM
Mye likt som GT52HW-TM, men med flere frekvenser og smalere strålebredde for enda mer detaljer. Denne giveren vurderer jeg til å passe best til bruk i ferskvann.
150-240khz (high wide chirp) ved 2D, 455/800/1200khz ved ClearWü og SideWü
24-16 grader ved 2D, 0.94x60 grader (800khz) ved ClearWü, 1.62x50 grader (455khz) og 0.441x52 grader (1200khz) ved SideWü
350 W
Oppgitt maks dybde er 243 meter ved 2D, 60 meter ved ClearWü og 152 meter rekkevidde ved SideWü (455 kHz)
GT56UHD-TM (anbefalt for ferskvann og grunt saltvann)
Dette er Garmins premiumvalg dersom du skal ha best mulig ytelse og mest mulig detaljer. Giveren egner seg for deg som fisker i litt grunnere vann, primært ferskvann eller grunt kystfiske. Gir maksimal detalj ved 1000 kHz og god sideveis rekkevidde på 455 kHz. Mange valgmuligheter når det kommer til frekvensvalg og smale strålebredder på ClearWü og SideWü gir deg suverende detaljer og skarpe bilder. Predatorfiskerens førstevalg.
150-240khz (high wide chirp) ved 2D og 455/800/1000 kHz ved ClearWü og SideWü
24-16 grader ved 2D, 1.1x52 grader (455khz), 0.64x35 grader (800khz) og 0.52x52 grader (1000khz) ved ClearWü og SideWü
350 W ved 2D, 500 W ved ClearWü og SideWü
Oppgitt maks dybde på 244 meter ved 2D, 122 meter ved ClearWü og 152 meter rekkevidde ved SideWü

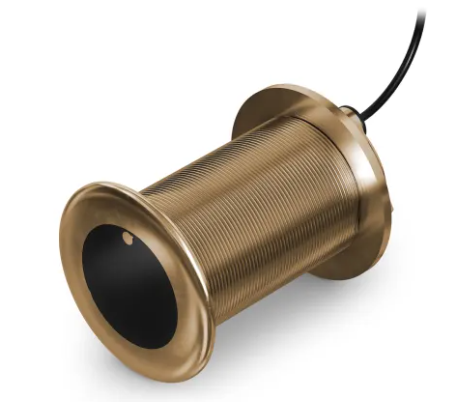

Garmin – skrogmonterte givere
Skrogmontert (eller gjennomgående) giver gir renere signal, bedre stabilitet ved fart og generelt bedre ytelse. Ulempen som gjør at mange velger bort skrogmontert giver er at du må bore hull gjennom undersiden av skroget for å installere giveren. Her er det viktig å presisere at dersom dette gjøres riktig så utgjør det ingen fare for lekkasjer, og løsningen brukes gjerne på større båter og fiskebåter. Merk at i tillegg til de givere som nevnes her så er flere givere i kategorien hekkmonterte givere også tilgengelig for skrogmontering.
GT12M-THF
Dette er det rimeligste alternativet Garmin tilbyr i denne kategorien. Bra alternativ om du er mest opptatt å se bunn og til grunnleggende fiske. Best egnet i ferskvann basert på effekte, men kan også benyttes som et rimelig alternativ på sjøen.
85-165 kHz (mid chirp)
24-16 grader
350 W
Oppgitt maks dybde 365 meter i ferskvann og 240 meter i saltvann
GT15M-THF (anbefalt)
Dette er det mest balanserte valget for seriøst kyst- og havfiske på grunt og medium dypt vann. Min anbefaling er å gå opp fra GT12M til denne dersom du har økonomi til det, da det vil gi mer fleksibilitet dersom bruken endrer seg til mer aktivitet over dypere vann.
85-165 kHz (mid chirp)
24-16 grader
600 W
Oppgitt maks dybde 580 meter i ferskvann og 365 meter i saltvann
GT17M-THF
Dette er den kraftigste giveren til Garmin i denne kategorien. Her gjøres det ingen kompromiss på verken ytelse eller pris. Dette er valget dersom du vil bruke giveren til havfiske på dypt vann.
85-165 kHz (mid chirp)
24-16 grader
1 kW
Oppgitt maks dybde 730 meter i ferskvann og 550 meter i saltvann
Garmin – innvendige givere
Innvendig montering gir enkel og beskyttet installasjon, men kan gi noe signaltap gjennom skroget. Dette er løsningen for deg som enten ikke ønsker å skru eller borre i skroget, eller av ulike årsaker ikke har mulighet til å montere hekkmontert eller skrogmontert giver. Merk at du ikke kan kombinere innvendig giver med ClearWü eller SideWü, i denne kategorien er det kun 2D ekkolodd som gjelder.
GT8HW-IH
Dette er en giver som egner seg for ferskvann og grunt fiske.
145-230khz (high wide chirp)
24-16 grader
250 W
Oppgitt maks dybde 243 meter
GT15M-IH (anbefalt)
Denne giveren har effekt på 600 W som gir langt bedre robusthet gjennom glassfiber og stabil ytelse i både fersk- og saltvann. For de fleste glassfiberbåter er dette det tryggeste valget.
85-165khz (mid chirp)
24-13 grader
600 W
Oppgitt maks dybde 579 meter.
Avslutning - velg riktig, ikke størst
Å velge riktig ekkoloddgiver handler ikke om å velge den kraftigste modellen eller den med høyest frekvens. Det handler om å velge riktig verktøy til riktig bruk.
Mange kjøper for stort fordi de vil “ha det beste”, eller fordi de tror høyest watt og høyest kHz automatisk betyr bedre fiske. Slik fungerer det ikke.
En 1 kW giver gir deg ingen fordel på 40 meters dyp i ferskvann.1000 kHz ClearWü eller SideWü er lite nyttig hvis du fisker på 120 meter i saltvann. Og 250 W kan være mer enn tilstrekkelig dersom bruken tilsier det, for eksempel om du kun fisker grunt i ferskvann.
Økonomi er også en faktor. Det finnes ingen grunn til å bruke betydelig mer penger enn nødvendig dersom bruksområdet ditt ikke krever det.
Samtidig kan det være dyrt å kjøpe for lite og måtte oppgradere senere.
Still deg selv disse spørsmålene:
Hvor dypt fisker jeg mest?
Ferskvann eller saltvann?
Leter jeg etter strukturer eller fisk? Eller begge deler?
Hvor fleksibel løsning ønsker jeg?
Hva er budsjettet mitt, og hvor lenge skal løsningen vare?
For de fleste vil en balansert løsning som dekker 80–90 % av bruken være det mest fornuftige valget.
Forstå behovet ditt. Forstå teknologien. Velg deretter. Og er du i tvil, spør en venn!
Da får du mer igjen, både for pengene og tiden på vannet.
Hilsen Atle (ambassadør for Garmin Norge)
